Pressure Compensation Plug BDN Serie

English | Français
  • Packaged individually.
  • Provides for controlled pressure compensation due to temperature variations (i.e. night/day operation).
  • When mounted to bottom of enclosure, this unique design provides a method of effectively draining moisture from within the enclosure
  • Recommend two plugs per cabinet in opposite locations.
  • Pipe Thread M20 x 1.5 (minimum cutout 20.2 mm / 0.80 inches)
  • Recommended Torque 10 NM

Galería

  • Gallery Image
  • BDN4XN1
  • BDN4XS16

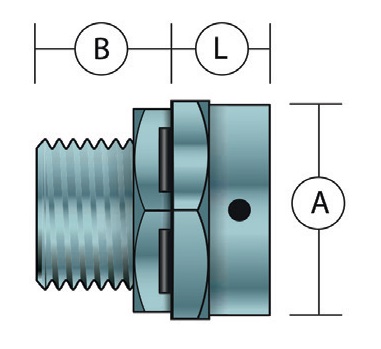

BDN4X size

Detalles de la pieza

Haga clic en Número de pieza, más abajo, para obtener más detalles (por ejemplo, dibujos del producto, instrucciones de montaje, peso de envío).
Las referencias con asterisco corresponden a nuevos tamaños o configuraciones de embalaje.

Unidades mostradas: mm. Cambia de unidad: inch

Part No. B L A
BDN4XN1 20 17 28
BDN4XS16 15 12 30
BDN4XN1 BDN4XS16
CSA/A Ex Approvals: Class I, Zone 1, Ex e II Class I, Zone 1, Ex e II
Class I Division 2 Groups ABCD Class I Division 2 Groups ABCD
Class II EFG, Class III Class II EFG, Class III
Ingress Protection: IP66, CSA Enclosure Type NEMA 4X IP66, CSA Enclosure Type NEMA 4X
Impact Resistance: 20Nm (7Nm GF Nylon) N/A
Materials: Durethan BKV 30 N1 30% Glass Filled Nylon 316L Stainless Steel
O Ring - Nitrile O Ring - Nitrile
Fixing nut - Brass Fixing nut - 316L SS
Operating Temp: -50C to +85C -30C to +100C

¿Necesita ayuda? Póngase en contacto con nosotros.

Datos sujetos a cambios sin previo aviso.

Tags: pressure, compensation, moisture, plug, temperature
