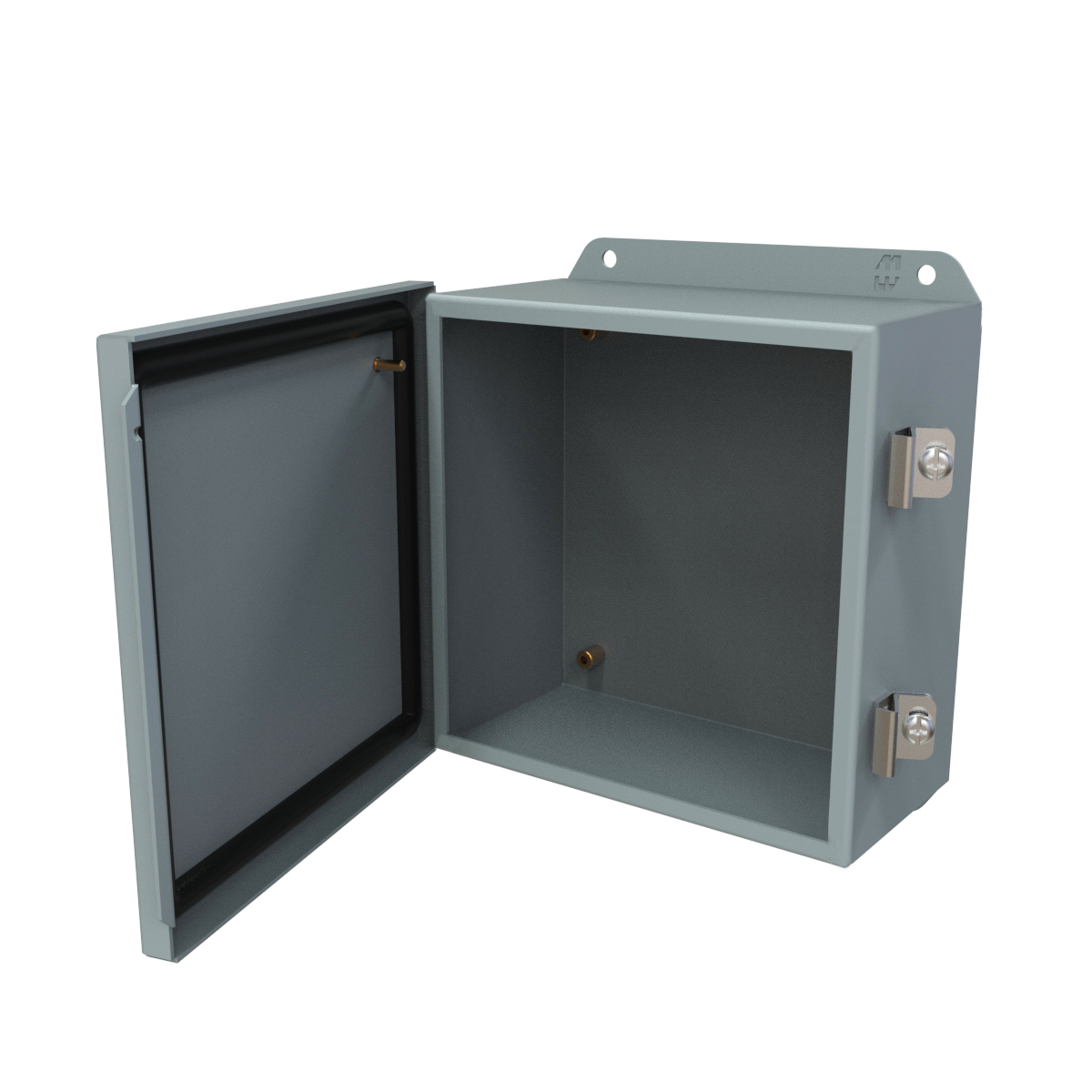

Boîte de jonction en acier doux de types 4 et 12 Série HJ H

Porte à charnière à piano avec attaches de montage

Application

  • Conçue pour abriter des instruments ou des commandes électriques, hydrauliques ou pneumatiques ou servir de boîte de jonction électrique ou de boîtier de câblage de raccordement.
  • Offre une protection lorsque l'équipement est nettoyé au boyau ou mouillé ou contre les intempéries dans les applications extérieures.

Normes

  • UL 508A, types 3R, 4, 12 et 13
  • CSA, types 3R, 4, 12 et 13
  • Conforme aux normes :
    • NEMA Types 3R, 4, 12 et 13
    • CEI 60529, IP66

Construction

  • Corps en tôle d'acier de calibre 16 ou 14. Couvercle fait d'acier de calibre 14.
  • Joints soudés en continu, lisses, sans alvéoles défonçables, découpes ni trous.
  • Supports soudés fournis pour le montage du boîtier.
  • Le couvercle à charnière à piano est fixé au moyen de vis et d'attaches de montage en acier inoxydable.
  • On peut enlever la charnière à piano en acier inoxydable en retirant la tige en acier inoxydable.
  • Garniture coulée in situ en continu.
  • Des tiges filetées soudées intérieures sont fournies pour le montage des panneaux intérieurs.
  • Une tige de mise à la masse est prévue sur la porte et une tige de mise à la terre est installée dans l'armoire.

Finition

  • Le couvercle et l'armoire sont traités au phosphate et comportent un revêtement en poudre gris ANSI 61 pouvant être repeint.

Accessoires

Enclosure Optional Mounting Panel
Part No. H W D Part No. H W
HJ443HLP 4.00 4.00 3.00 - - -
HJ643HLP 6.00 4.00 3.00 14R0503 4.88 2.88
HJ863HLP 8.00 6.00 3.50 14R0705 6.75 4.88
HJ683HLP 6.00 8.00 3.50 14R0705 6.75 4.88
HJ444HLP 4.00 4.00 4.00 - - -
HJ644HLP 6.00 4.00 4.00 14R0503 4.88 2.88
HJ664HLP 6.00 6.00 4.00 14R0505 4.88 4.88
HJ884HLP 8.00 8.00 4.00 14R0707 6.75 6.88
HJ1084HLP 10.00 8.00 4.00 14R0907 8.75 6.88
HJ8104HLP 8.00 10.00 4.00 14R0907 8.75 6.88
HJ1264HLP 12.00 6.00 4.00 14R1105 10.75 4.88
HJ12105HLP 12.00 10.00 5.00 14R1109 10.75 8.88
HJ10125HLP 10.00 12.00 5.00 14R1109 10.75 8.88
HJ866HLP 8.00 6.00 6.00 14R0705 6.75 4.88
HJ1086HLP 10.00 8.00 6.00 14R0907 8.75 6.88
HJ10106HLP 10.00 10.00 6.00 14R0909 8.75 8.88
HJ12126HLP 12.00 12.00 6.00 14R1111 10.75 10.88
HJ1486HLP 14.00 8.00 6.00 14R1307 12.75 6.88
HJ14126HLP 14.00 12.00 6.00 14R1311 12.75 10.88
HJ12146HLP 12.00 14.00 6.00 14R1311 12.75 10.88
HJ16106HLP 16.00 10.00 6.00 14R1509 14.75 8.88
HJ16146HLP 16.00 14.00 6.00 14R1513 14.75 12.88
HJ14166HLP 14.00 16.00 6.00 14R1513 14.75 12.88
HJ12108HLP 12.00 10.00 8.00 14R1109 10.75 8.88
HJ14128HLP 14.00 12.00 8.00 14R1311 12.75 10.88
HJ16148HLP 16.00 14.00 8.00 14R1513 14.75 12.88
HJ161410HLP 16.00 14.00 10.00 14R1513 14.75 12.88

Besoin d'aide? Contactez-nous.

Les données sont sujettes à changement sans préavis.
