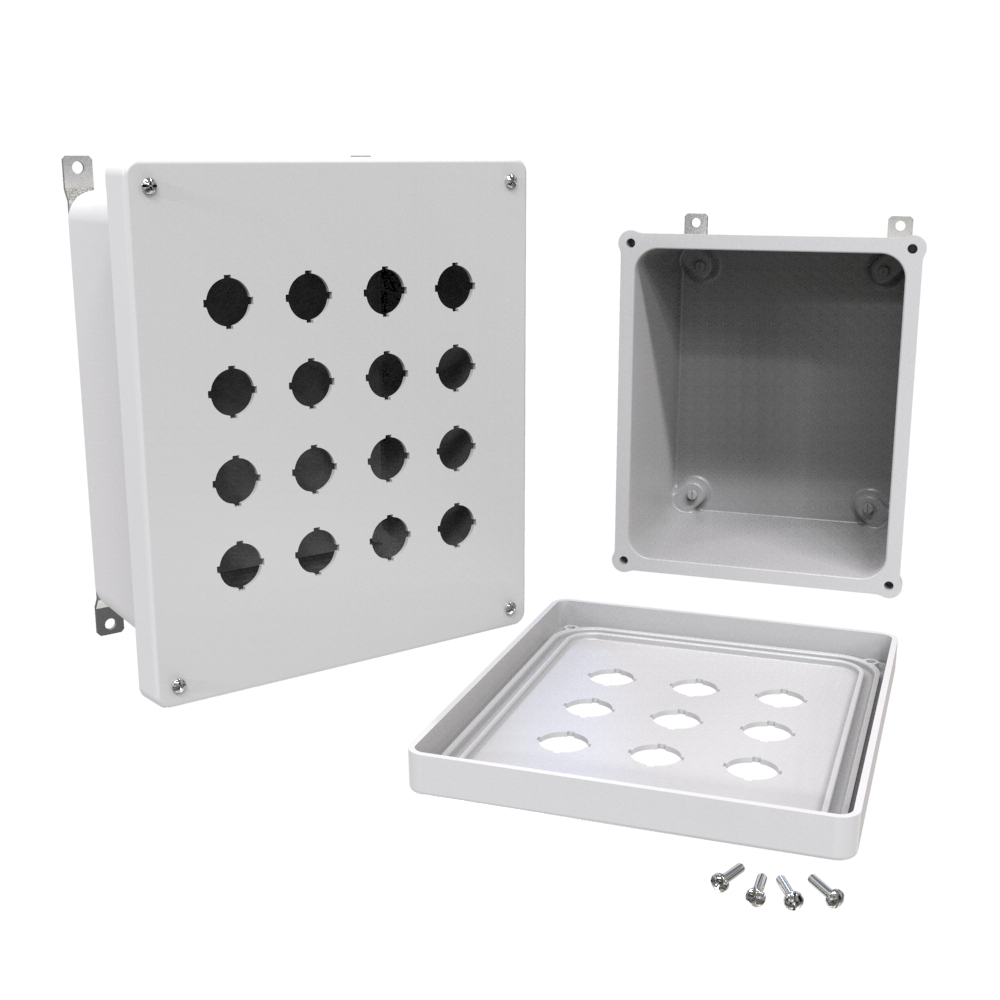

Boîtier pour boutons-poussoirs en polyester de type 4, 4X PJPBLC Series

Application

  • Conçue pour abriter des instruments ou des commandes électriques, hydrauliques ou pneumatiques ou servir de boîte de jonction électrique ou de boîtier de câblage de raccordement.
  • Offre une protection exceptionnelle lorsque l'équipement est nettoyé au boyau ou mouillé.
  • Idéale pour les applications haute température ou dans les environnements très corrosifs.

Normes

  • UL 508A, types 1, 2, 3, 4, 4X, 12 et 13
  • CSA, types 1, 2, 3, 4, 4X, 12 et 13
  • Conformes aux normes :
    • NEMA, types 1, 2, 3, 4, 4X, 12 et 13
    • CEI 60529, IP66

Construction

  • L'armoire en polyester moulé renforcé à la fibre de verre avec couvercle assorti peut être facilement poinçonnée, découpée ou forée.
  • Dimensions standard JIC inférieures à 18 x 16 po.
  • Des douilles filetées en laiton sont fournies pour le montage du panneau intérieur offert en option ou de matériel terminal.
  • Le couvercle est fixé au moyen de vis imperdables en acier inoxydable vissées dans des douilles filetées en laiton.
  • Une garniture résistante à l'huile imperdable assure une étanchéité parfaite.
  • Des douilles filetées en laiton sont fournies pour le montage de pattes de fixation à l'arrière de l'armoire.
  • Des supports et la quincaillerie d'assemblage en acier inoxydable sont fournis pour le montage à l'arrière de l'armoire.
  • Des agents anti-UV améliorés offrent une protection contre l'altération atmosphérique.
  • Températures de service entre 130 °C et -40 °C (266 °F à -40 °F).
  • Indice de protection de 6,78 J (5 pi-lb)
  • Pour obtenir des renseignements sur la résistance à la corrosion, veuillez consulter le tableau présenté à la section Renseignements techniques.

Finition

  • Les produits en polyester renforcé à la fibre de verre ont un fini gris.
  • Les panneaux intérieurs offerts en option sont en acier avec revêtement en poudre blanc ou en aluminium non fini.

Accessoires

Lift Off Cover Hinged Cover No. Enclosure Optional Inner Panel
30.5mm PB Part No. 30.5mm PB Part No. Holes H W D Part No. H W
PJ664P4 PJ664HP4 4 6.10 6.10 4.18 14R0505 4.88 4.88
PJ864P6 PJ864HP6 6 8.00 6.12 4.13 14R0705 6.75 4.88
PJ1084P9 PJ1084HP9 9 10.13 8.26 4.13 14R0907 8.75 6.88
PJ1086P9 PJ1086HP9 9 10.13 8.26 6.13 14R0907 8.75 6.88
PJ1086P12 PJ1086HP12 12 10.13 8.26 6.13 14R0907 8.75 6.88
PJ12106P16 PJ12106HP16 16 12.13 10.26 6.13 14R1109 10.75 8.88
PJ12106P20 PJ12106HP20 20 12.13 10.26 6.13 14R1109 10.75 8.88
PJ14126P25 PJ14126HP25 25 14.13 12.26 6.13 14R1311 12.75 10.88
PJ16148P30 PJ16148HP30 30 16.27 14.40 8.13 14R1513 14.75 12.88
PJ18168P42 PJ18168HP42 42 18.40 16.40 8.13 P1868 16.88 14.88
