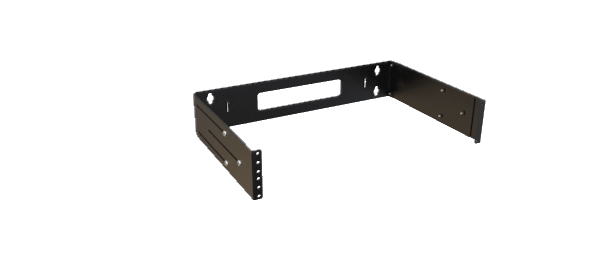

Bâti mural à charnières à profondeur réglable Série APB

Robuste, capacité de charge de 100 lb (45 kg)

English | Français

Caractéristiques :

  • Offert dans les hauteurs de montage 4U, 6U, 8U et 12U.
  • Avec charnière pour faciliter l’accès arrière.
  • Se règle facilement en profondeur de 12 po à 18 po sans devoir désassembler tout le bâti.
  • Accès arrière pour câble avec plusieurs points d’attache facilitant la gestion des câbles.
  • Démontable, il est expédié en pièces détachées afin de faciliter la manutention, réduire les coûts et assurer la protection durant le transport.

Spécifications

  • Construction en acier de calibre 14.
  • Les rails de montage de 19 po avec trous taraudés 10-32 sont fabriqués en acier de calibre 14 et comprennent des indicateurs d’unités modulaires.
    • Comprend la quincaillerie d’assemblage 10-32 (jeu de 25) (SCREW1032-25)
  • Capacité de charge maximale de 100 lb (45 kg).
    • Capacité de charge en pivotement de 1,5 lb (0,68 kg) par bâti, distribuée uniformément.
  • Revêtement en poudre noir RAL9005.
  • Conforme à la réglementation TAA pour les achats dans le cadre du programme de la GSA.
  • Conforme à la directive RoHS.
  • Fabriqué en Amérique du Nord dans une usine certifiée ISO 9001:2015.

Galerie

  • APB19010BK1
  • APB19014BK1
  • APB19021BK1

Accessoires

Gallery Image

Détails de la pièce

Cliquez sur le numéro de pièce pour plus de détails (p. Ex., fichiers CAO, instructions de montage, poids du navire)

Unités présentées: inch. Mettez unités: mm

Part No. Overall Dimensions Rack Mounting Dimensions
Height Width Units Height Width Min Depth Max Depth
APB19007BK1 6.98 19.25 4U 7.00 19.00 12.00 18.00
APB19010BK1 10.48 19.25 6U 10.50 19.00 12.00 18.00
APB19014BK1 13.98 19.25 8U 14.00 19.00 12.00 18.00
APB19021BK1 20.98 19.25 12U 21.00 19.00 12.00 18.00

What's in the Box

Qty Included Description Replacement Part No.
1 Rear wall-mounting hinged section
1 Rear non-hinged section
2 Sliding Rails
1 Assembly Instructions
25 10-32 x 0.75in Rack Mounting Screws SCREW1032-25
10 10-32 x 3/8 Assembly hardware

Besoin d'aide? Contactez-nous.

Les données sont sujettes à changement sans préavis.

Tags: Hinged Panel Mount, Adjustable Panel Bracket, knock-down, knock down
