Armoire pour transformateur de courant, Type 3R HCT Series

Armoires à porte simple ou double

Application

  • Conçue pour être utilisée comme armoire pour transformateur de courant afin d'abriter et de protéger des transformateurs de courant pour mesure dans des applications extérieures.
  • Peut aussi être utilisée comme armoire tout usage pour boîtes de jonction, dispositifs de mesurage, transformateurs et relais.
  • Offre une protection contre la pluie, le grésil, la neige et les égouttures d'eau.

Normes

  • UL 50, type 3R
  • Conforme aux normes :
    • NEMA, type 3R
    • CEI 60529, IP24

Construction

  • Le corps et les couvercles sont en tôle d'acier galvanisé de calibre 14 ou 12 (voir le tableau des pièces).
  • Montants pour panneaux intérieurs offerts en option
  • Toit anti-égouttures intégré et côtés sans joints
  • Trous de montage à l'arrière de l'armoire.
  • Paumelles installées à demeure
  • Portes amovibles
  • Peut recevoir un cadenas.
  • Revêtement en poudre gris ANSI 61 à l'intérieur et à l'extérieur.

Finition

  • Le couvercle et l'armoire sont traités au phosphate et comportent un revêtement intérieur et extérieur en poudre pouvant être repeint lisse gris.

Accessoires

Type of Enclosure Optional Panel
Part No. Door H W D Part No.
HCT302411H Single 30.00 24.00 11.00 18P2721
HCT362011H Single 36.00 20.00 11.00 18P3317
HCT363011H Single 36.00 30.00 11.00 18P3327

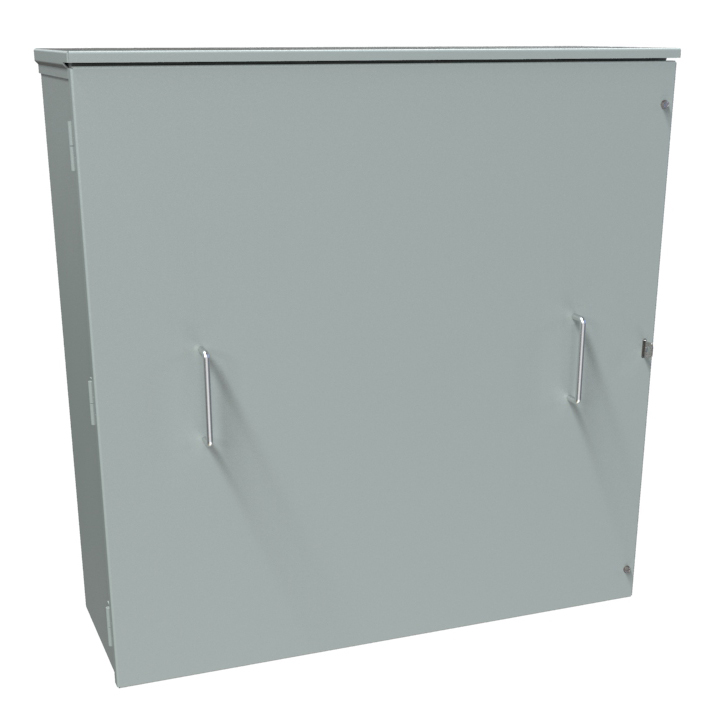

HCT363611H Single 36.00 36.00 11.00 18P3333
HCT482411H Single 48.00 24.00 11.00 18P4521
HCT483011H Single 48.00 30.00 11.00 18P4527
HCT483611H Single 48.00 36.00 11.00 18P4533

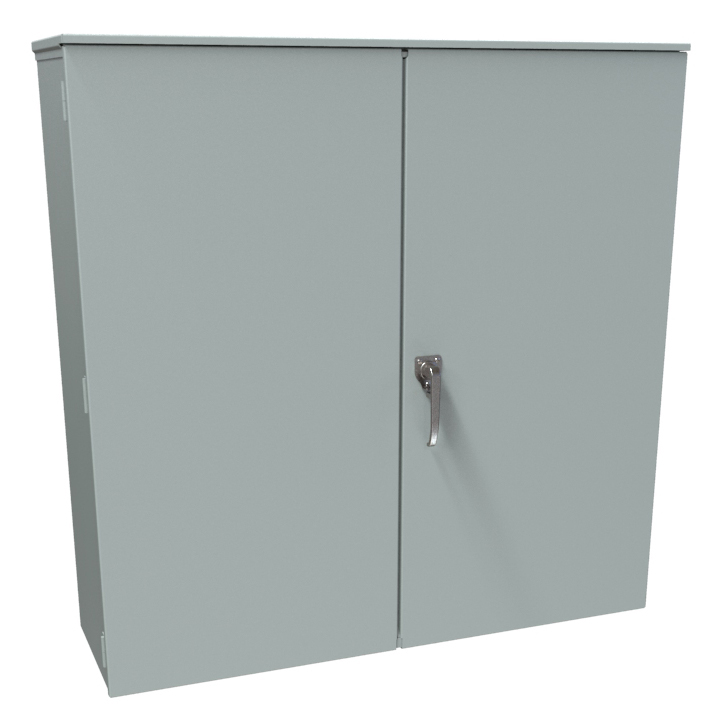

HCT484814H Double 48.00 48.00 14.00 18P4545

Besoin d'aide? Contactez-nous.

Les données sont sujettes à changement sans préavis.
